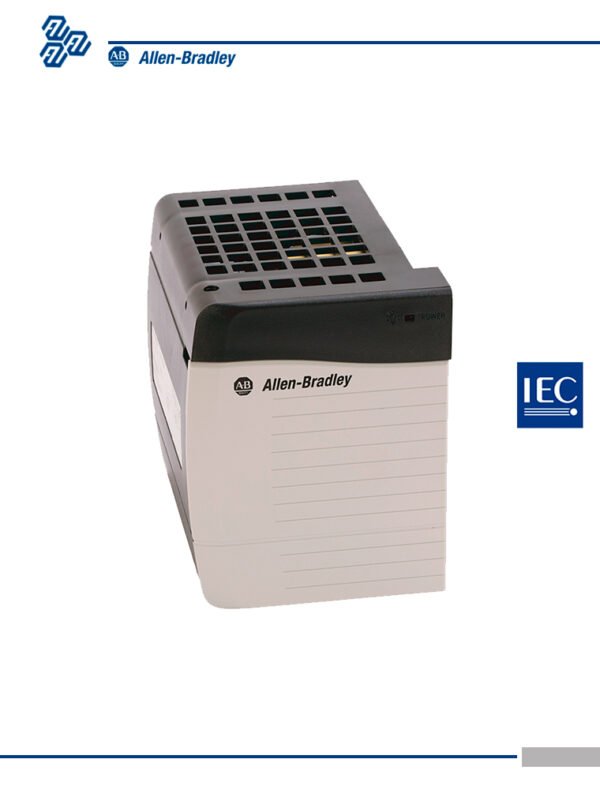

1756-PA75 Fuente de Alimentación AC ControlLogix

Descripción del producto:
La 1756-PA75 es una fuente de alimentación diseñada para los sistemas ControlLogix de Allen-Bradley. Esta unidad convierte energía de corriente alterna (AC) en corriente continua (DC) para alimentar chasis ControlLogix y sus módulos. Con su diseño robusto y confiable, la 1756-PA75 es ideal para aplicaciones industriales que requieren un suministro de energía estable y eficiente.

---

Características principales

1. Entrada de amplio rango:

• Soporta voltajes de entrada de 85 a 265 V AC, lo que permite adaptarse a distintas configuraciones eléctricas.
• Compatible con frecuencias de 47 a 63 Hz, adecuada para entornos globales.

2. Salida confiable y eficiente:

• Proporciona una salida de 5 V DC y +/-15 V DC, suministrando energía estable para los módulos instalados en el chasis.
• Capacidad de suministro de corriente de hasta 13 A (a 5 V DC).

3. Indicadores de estado integrados:

• LED de diagnóstico que muestra el estado operativo, facilitando la supervisión de la fuente de alimentación.

4. Diseño compacto y modular:

• Instalación directa en el chasis ControlLogix, optimizando el espacio en el gabinete.
• Compatible con todas las configuraciones de chasis ControlLogix.

5. Protección incorporada:

• Protección contra sobrecargas y cortocircuitos, asegurando la seguridad de los módulos conectados y prolongando la vida útil del sistema.

---

Especificaciones técnicas

• Modelo: 1756-PA75
• Voltaje de entrada: 85…265 V AC
• Frecuencia: 47…63 Hz
• Corriente de entrada:
  • 4.5 A @ 85 V AC
  • 1.7 A @ 265 V AC
• Voltaje de salida:
  • 5 V DC (hasta 13 A)
  • +/-15 V DC (hasta 2.8 A)
• Potencia de salida máxima: 75 W
• Dimensiones: 140 x 100 x 145 mm (alto x ancho x profundidad)
• Peso: 1.1 kg aproximadamente
• Rango de temperatura operativa: 0 °C a 60 °C
• Certificaciones: UL, CE, CSA

---

Ventajas del producto

1. Alto rendimiento:

• Suministro de energía confiable, incluso en condiciones de operación exigentes.

2. Versatilidad global:

• Compatible con redes de energía en diferentes regiones gracias a su amplio rango de entrada.

3. Fácil instalación y monitoreo:

• Se monta directamente en el chasis y cuenta con indicadores LED para una supervisión rápida.

4. Protección avanzada:

• Su diseño incluye medidas de seguridad contra sobrecargas y cortocircuitos, protegiendo el sistema en caso de fallas.

5. Durabilidad industrial:

• Construcción robusta para entornos industriales, asegurando una larga vida útil.

---

Aplicaciones típicas

• Automatización industrial: Alimenta sistemas ControlLogix en líneas de producción y procesos.
• Control de procesos: Proporciona energía confiable para aplicaciones críticas en entornos industriales.
• Monitoreo y supervisión: Adecuada para sistemas SCADA y redes de control distribuidas.
